Model: CS-5000CNC, CS-H5000CNC
Bảo hành: 12 tháng

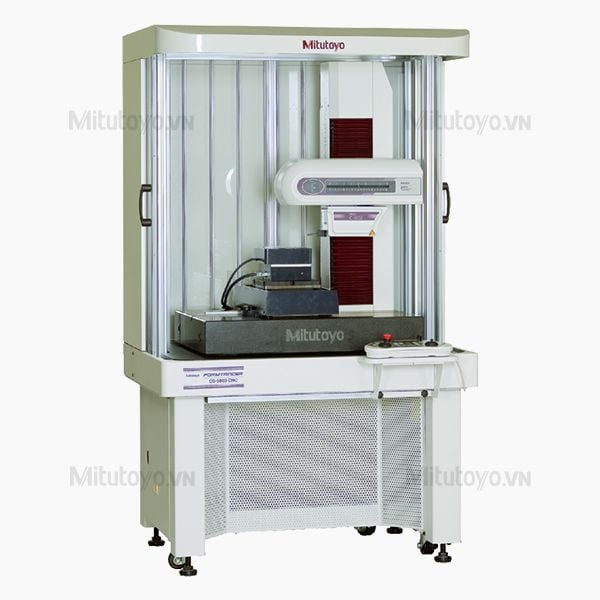

Máy đo biên dạng CS-5000CNC / CS-H5000CNC được trang bị đầu dò có độ chính xác cao có thể thực hiện phân tích đồng thời độ nhám và biên dạng trong một phép đo.
| Model | CS-5000CNC | CS-H5000CNC | ||
| Trục X1 | Phạm vi đo | 200mm | ||
| Độ hiển thị | 0,005µm | |||
| Loại tỷ lệ | Bộ mã hóa tuyến tính kiểu truyền | |||
| Tốc độ | Chế độ CNC | Tối đa. 40mm/giây | ||
| Chế độ Joystick | 0 đến 40 mm/giây | |||
| Tốc độ đo | 0,02, 0,05, 0,1, 0,2 mm/s (độ nhám bề mặt), 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 mm/s (dạng/đường viền) | |||
| Hướng đo | Tiến / lùi | |||
| Độ thẳng | (với bút stylus tiêu chuẩn) | (0.1+0.0015L) µm L: chiều dài ngang (mm) | (0.05+0.0003L) µm L: chiều dài ngang (mm) | |
| (với bút stylus dài 2X) | (0.2+0.0015L) µm L: chiều dài ngang (mm) | (0.1+0.0015L) µm L: chiều dài ngang (mm) | ||
| Độ chính xác (20 o C) | ±(0.3+0.002L) µm L: chiều dài ngang (mm) | ±(0.16+0.001L) µm L: chiều dài ngang (mm) | ||
| Trục α | Phạm vi nghiêng | -45 o (CCW), +10 o (CW) | — | |
| Trục Z1 (Máy dò) | Phạm vi đo | (bút stylus tiêu chuẩn) | 12mm | |
| (với bút stylus dài 2X) | 24mm | |||
| Độ hiển thị | (với bút stylus tiêu chuẩn) | 0,0008µm | ||
| (với bút stylus dài 2X) | 0,0016µm | |||
| Chuyển động dọc của bút stylus | Chuyển động vòng cung | |||
| Loại tỷ lệ | Bộ mã hóa tuyến tính kiểu truyền | |||
| Độ chính xác (20 o C) | ±(0.3+|0.02H|) µm H: chiều cao thăm dò (mm) | ±(0.07+|0.02H|) µm H: chiều cao thăm dò (mm) | ||
| đo lực | (với bút stylus tiêu chuẩn) | 4 mN (Cố định) | ||
| (với bút stylus dài 2X) | 0,75 mN (Cố định) | |||
| Góc theo dõi | Đi lên: 60 o , Đi xuống: 60 o , (Phụ thuộc vào kết cấu bề mặt) | |||
| Hình dạng đầu bút | Bút stylus tiêu chuẩn | Góc đầu tip: 40 o , Bán kính đầu tip: 5 µm, Đầu tip kim cương | ||
| Bút bi tiêu chuẩn | Bán kính đầu bi: 0,25 mm, Sapphire | |||
| Bút stylus dài 2X | Góc đầu tip: 40 o , Bán kính đầu tip: 5 µm, Đầu tip kim cương | |||
| Bút stylus dài 2X | — | Góc đầu tip: 60 o , Bán kính đầu tip: 2 µm, Đầu tip kim cương | ||
| Bút stylus dài 2X | Bán kính đầu bi: 0,25 mm, Sapphire | |||
| Mặt của bút stylus | Tải xuống | |||
| Trục Z2 (Cột) | Phạm vi di chuyển | Trục Z2 (cột, loại S) | 300 mm | |
| Trục Z2 (cột, loại H) | 500mm | — | ||
| Độ hiển thị | 0,05µm | |||
| Loại tỷ lệ | Bộ mã hóa tuyến tính kiểu phản xạ | |||
| Tốc độ | Chế độ CNC | tối đa. 200 mm/giây | ||
| Chế độ Joystick | 0 đến 50 mm/giây | |||
| Đế | Kích thước đế (W×D) | 750×600 mm | ||
| Vật liệu đế | Đá granite | |||
Máy đo biên dạng CS-5000CNC / CS-H5000CNC được trang bị đầu dò có độ chính xác cao cho phép đo hàng loạt độ nhám bề mặt và biên dạng.
Trục X1 và Z2 có tốc độ truyền động tối đa lần lượt là 40 mm/s và 200 mm/s, điều này cho phép định vị tốc độ cao và có thể thực hiện phép đo hàng loạt về hình dáng / biên dạng và độ nhám bề mặt.
Một thang đo laser Mitutoyo được tích hợp trong trục X1 và Z1 để đạt được độ phân giải cao, có thể thực hiện phép đo hàng loạt về hình dáng / biên dạng và độ nhám bề mặt.
Phương thức điều khiển chủ động được sử dụng cho máy dò trục Z1 để thực hiện khả năng đo phạm vi rộng trong đó hạn chế sự thay đổi bởi lực đo động.
Vì máy dò trục Z1 tích hợp thiết bị an toàn chống va chạm, bộ phận phát hiện sẽ tự động dừng nếu nó chạm vào phôi hoặc vật cố định.
Đối với các kiểu máy có trục α, có thể thực hiện phép đo liên tục trên các bề mặt nằm ngang và nghiêng bằng cách nghiêng trục X1. (Chỉ CS-5000CNC)
Đối với các kiểu máy có bảng trục Y, có thể mở rộng phạm vi đo nhiều phôi thông qua việc định vị theo hướng trục Y.
Chức năng điều khiển bên ngoài tùy chọn (Ext I/O) thông qua giao tiếp hai chiều (RS-232C) với PLC (bộ điều khiển logic khả trình).
