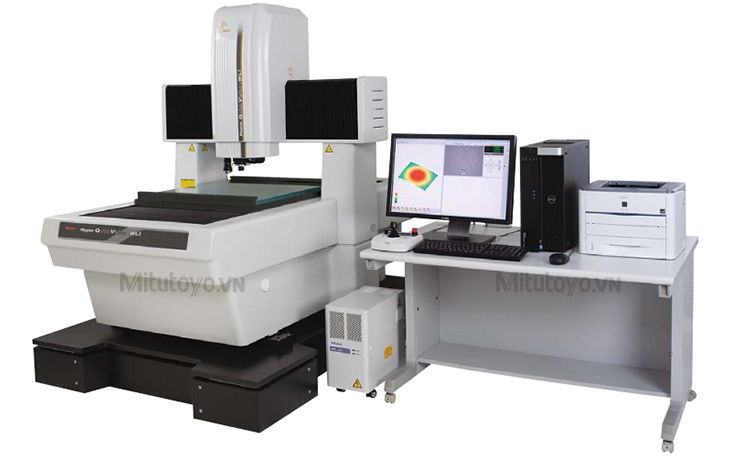

Máy đo Mitutoyo Hyper QVWLI - Giải pháp đo 3D và độ nhám cấp Nano

Thương hiệu: Mitutoyo

Tình trạng: Còn Hàng

Liên hệ

(Giá trên đã bao gồm thuế VAT)

Liên hệ với chúng tôi để có giá tốt hơn

Bảo hành: 12 tháng

Mitutoyo Hyper QVWLI kết hợp đo Vision CNC và giao thoa ánh sáng trắng (WLI). Giải pháp hoàn hảo cho đo lường 3D bề mặt, độ nhám và vi cấu trúc độ phân giải cao.

Mô tả

Thông số kỹ thuật

Model No.		Hyper QVWLI 302	Hyper QVWLI 404	Hyper QVWLI 606
Phạm vi đo (XxYxZ)	Đo bằng Vision	300×200×190 mm	400×400×240 mm	600×650×220 mm
	Đo bằng WLI	215×200×190 mm	315×400×240 mm	515×650×220 mm
Đầu đo quang học WLI
Thị trường (HxV)		Vật kính 5X: khoảng 0.64×0.48 mm / Vật kính 10X: khoảng 0.32×0.24 mm Vật kính 25X: khoảng 0.13×0.10 mm / Vật kính 50X: khoảng 0.064×0.048 mm
Độ lặp lại trục Z (WLI)		2σ≤ 0.08 µm
Đo bằng Vision
Bộ phận quan sát		Tháp pháo thay đổi độ phóng đại lập trình được 1X-2X-6X
Thiết bị thu nhận hình ảnh		Camera CCD trắng đen (kích thước cảm biến 1/2 inch)
Độ chính xác đo hình ảnh	Trục X, Y (E1X, E1Y)	(0.8 + 2L /1000) µm
	Trục Z (E1Z)	(1.5 + 2L /1000) µm
	Mặt phẳng XY (E2XY)	(1.4 + 3L /1000) µm

Mitutoyo Hyper QVWLI là gì?

Mitutoyo Hyper QVWLI là hệ thống đo lường "Hybrid" tiên tiến nhất của Mitutoyo. Bằng cách tích hợp đầu đo giao thoa ánh sáng trắng WLI (White Light Interferometry) vào hệ thống Quick Vision truyền thống, máy cho phép thực hiện đồng thời các phép đo tọa độ XY và phân tích hình thái bề mặt 3D với độ lặp lại ở mức nanomet.

Tính năng công nghệ nổi bật

1. Công nghệ giao thoa ánh sáng trắng (WLI) đột phá

Khác với các công nghệ lấy nét hình ảnh thông thường, Hyper QVWLI sử dụng nguyên lý giao thoa ánh sáng trắng để:

Đo lường bề mặt siêu vi: Phân tích các chi tiết có độ phản xạ thấp hoặc bề mặt siêu mịn mà công nghệ Auto Focus thông thường không thể xử lý.
Độ lặp lại trục Z cực cao: Đạt mức 2σ≤ 0.08 µm, cho phép đo độ cao các bậc siêu nhỏ (vi mạch, bump chip) với độ tin cậy tuyệt đối.
Phân tích bề mặt 3D: Tái tạo dữ liệu đám mây điểm để phân tích cấu trúc bề mặt, đo mặt cắt (cross-section) và đo độ nhám theo tiêu chuẩn ISO.

2. Hệ thống Hybrid "2 trong 1" tối ưu hiệu suất

Hyper QVWLI loại bỏ việc phải sử dụng nhiều thiết bị đo khác nhau trên cùng một mẫu:

Hệ thống Vision CNC: Đo kích thước hình học XY nhanh chóng nhờ tháp pháo điện lập trình (PPT 1X-2X-6X) và camera CCD độ nhạy cao.
Hệ thống WLI: Thực hiện đo 3D chuyên sâu tại các vị trí chỉ định, giúp tối ưu hóa thời gian kiểm tra mà vẫn đảm bảo dữ liệu chi tiết nhất.

3. Độ chính xác dẫn đầu phân khúc (Dòng Hyper)

Thiết bị thừa hưởng cấu trúc cơ khí siêu ổn định của dòng Hyper, đảm bảo sai số đo lường cực thấp:

Độ chính xác trục X, Y: (0.8 + 2L /1000) µm
Độ chính xác trục Z: (1.5 + 2L /1000) µm
Hệ thống thước đo: Sử dụng thước đo thủy tinh có độ phân giải 0.01 µm với hệ số giãn nở nhiệt cực thấp.

4. Ứng dụng tiêu biểu

Ngành bán dẫn: Đo độ cao Bump, kiểm tra vi mạch, tấm Wafer.
Thiết bị y tế: Kiểm tra độ bóng bề mặt các bộ phận cấy ghép, stent mạch máu.
Công nghiệp Nano: Đo khuôn mẫu siêu chính xác, thấu kính quang học và linh kiện MEMS.

Nhà phân phối máy đo tọa độ Mitutoyo chính hãng

Công Ty Cổ Phần Thiết Bị Công Nghiệp Hữu Hồng là nhà phân phối chính thức Máy đo Mitutoyo Hyper QVWLI tại Việt Nam, với trụ sở chính tại TP. Hồ Chí Minh và chi nhánh tại Hà Nội.

Ngoài dòng máy Quick Image, chúng tôi còn cung cấp đa dạng các thiết bị máy đo tọa độ không tiếp xúc khác. Quý khách vui lòng liên hệ ngay để nhận tư vấn và báo giá cạnh tranh nhất thị trường.

Chúng tôi cam kết mang đến các sản phẩm chính hãng 100%, đi kèm đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng (CO/CQ). Với đội ngũ kỹ thuật viên giàu kinh nghiệm, Hữu Hồng luôn sẵn sàng tư vấn chuyên sâu, giúp Quý khách hàng lựa chọn giải pháp đo lường tối ưu nhất cho nhu cầu sản xuất.
